Серия LZ
- Цена: 0 руб.
- Остаток: 1 шт.
- Артикул: Серия LZ
- Внимание: Цена может отличаться в зависимости от комплектации
Описание товара:

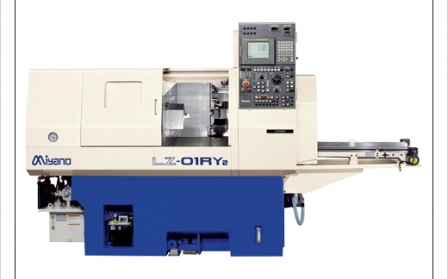

Серия LZ
Автоматические токарные центры с ЧПУ. Токарные центры данной серии включают в себя продольно перемещающийся главный шпиндель и поперечно перемещающуюся револьверную инструментальную головку.
| LZ-01R2 | LZ-01RY2 | LZ-02R2 | ||
| Габариты и вес | ||||
| Занимаемая площадь (ДхШ) (мм) | 2100 x 1553 | 2100 x 1553 | 2130 x 1593 | |
| Вес (кг) | 3600 | 4000 | 3900 | |
| Высота центров над полом (мм) | 1000 | 1000 | 1050 | |
| Общие параметры | ||||
| Система ЧПУ () | Miyano-Fanuc | Miyano-Fanuc | Miyano-Fanuc | |
| Диаметр патрона (мм) | 150 | 150 | 200 | |
| Перемещение по осям | ||||
| Перемещения шпинделя по оси X (мм) | 245 | 245 | 300 | |
| Перемещения шпинделя по оси Z (мм) | 240 | 240 | 240 | |
| Автомат смены инструмента (АСИ) | ||||
| Число инструментов (шт) | 12 | 12 | 10 | |
| Максимальное количество приводных инструментов () | 6 | 6 | 5 | |
| Скорость приводного инструмента (об/мин) | 100-4000 | 100-4000 | 100-4000 | |
| Мощность приводного инструмента (кВт) | 2,5 | 2,5 | 2,5 | |
| Шпиндель | ||||
| Мотор шпинделя - выходная мощность (кВт) | 7,5/5,5 | 7,5/5,5 | 11/7,5 | |
| Скорость шпинделя (об/мин) | 60-6000 | 60-6000 | 50-4000 | |
| Тип фланца () | плоский фланец | плоский фланец | A2-6 | |
| Просвет в шпинделе (мм) | 54 | |||
| Параметры заготовки | ||||
| Максимальный размер (мм) | Ф70 x 80 | Ф70 x 80 | Ф100 x 80 | |
| Максимальный вес (кг) | 0,7 x 2 | 0,7 x 2 | 1,5 x 2 | |
| Минимальное время загрузки / выгрузки (с) | 6 | 6 | 6 | |
| Возможности обработки | ||||
| Максимальный диаметр обработки (мм) | 70 | 70 | 100 | |
| Максимальная длина обработки (мм) | 80 | 80 | 80 | |
| Максимальный диаметр зажима при использовании цангового зажима (мм) | 50 | 50 | 54 | |
| LZ-02RY2 | ||||
| Габариты и вес | ||||
| Занимаемая площадь (ДхШ) (мм) | 2130 x 1593 | |||
| Вес (кг) | 4300 | |||
| Высота центров над полом (мм) | 1050 | |||
| Общие параметры | ||||
| Система ЧПУ () | Miyano-Fanuc | |||
| Диаметр патрона (мм) | 200 | |||
| Перемещение по осям | ||||
| Перемещения шпинделя по оси X (мм) | 300 | |||
| Перемещения шпинделя по оси Z (мм) | 240 | |||
| Автомат смены инструмента (АСИ) | ||||
| Число инструментов (шт) | 10 | |||
| Максимальное количество приводных инструментов () | 5 | |||
| Скорость приводного инструмента (об/мин) | 100-4000 | |||
| Мощность приводного инструмента (кВт) | 2,5 | |||
| Шпиндель | ||||
| Мотор шпинделя - выходная мощность (кВт) | 11/7,5 | |||
| Скорость шпинделя (об/мин) | 50-4000 | |||
| Тип фланца () | A2-6 | |||
| Просвет в шпинделе (мм) | 54 | |||
| Параметры заготовки | ||||
| Максимальный размер (мм) | Ф100 x 80 | |||
| Максимальный вес (кг) | 1,5 x 2 | |||
| Минимальное время загрузки / выгрузки (с) | 6 | |||
| Возможности обработки | ||||
| Максимальный диаметр обработки (мм) | 100 | |||
| Максимальная длина обработки (мм) | 80 | |||
| Максимальный диаметр зажима при использовании цангового зажима (мм) | 54 | |||
Стандартная комплектация:
- Блокировка передней двери защитного ограждения
- Система подачи СОЖ с поддоном для стружки
- Полная защита от разбрызгивания СОЖ и разлёта стружки
- Комплект ручного инструмента (включая мелкий инструмент для обслуживания)
- Выравнивающие винты и плиты
- Руководство по работе и обслуживанию станка
- Предупреждающие таблички по технике безопасности
- Освещение рабочей зоны
- Стандартный комплект держателей инструмента
Дополнительные принадлежности и опции:
- Цанги для шпинделя, специальные патроны
- Дополнительно держатели инструментов и приводные блоки
- Системы автоматической выгрузки / загрузки деталей
- Системы подачи СОЖ под высоким давлением
- Оптические линейки
- Системы активного контроля и размерной привязки инструмента
- Системы сдува / смыва / удаления / транспортировки стружки
- Встроенный графический редактор
- Мониторинг нагрузки на инструмент
- Опции системы ЧПУ
- Программные опции
Дополнительную информацию Вы можете получить у наших менеджеров.
Обращаем Ваше внимание, что возможно изменение дизайна и технических характеристик производителем без предварительного уведомления.
