Miyano Серия BNA
- Цена: 0 руб.
- Остаток: 1 шт.
- Артикул: Miyano Серия BNA
- Внимание: Цена может отличаться в зависимости от комплектации
Описание товара:

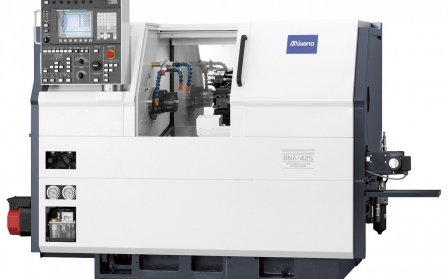

Miyano Серия BNA
Токарный прутковый центр сочетает в себе высокую жесткость и точность с высокой функциональностью и производительностью. Благодаря значительному сокращению времени холостых ходов существенно уменьшилось штучное время и время цикла. Установка 8-ми независимых приводных инструментов на револьверной головке позволяет выполнять сложную полную обработку как с передней, так и с обратной стороны заготовки.
Технические характеристики:
| BNA - 34C | BNA - 42C | BNA - 34S | ||
| Габариты и вес | ||||
| ВхШхД (мм) | 1660 x 1250 x 2150 | 1660 x 1250 x 2150 | 1660 x 1250 x 2150 | |
| Вес (кг) | 2700 | 2700 | 2700 | |
| Общие параметры | ||||
| Точность позиционирования (мм) | +/-0,002 | +/-0,002 | +/-0,002 | |
| Шпиндель | ||||
| Тип фланца () | специальный плоский фланец | специальный плоский фланец | специальный плоский фланец | |
| Параметры заготовки | ||||
| Наибольший диаметр прутка (мм) | 34 | 42 | 34 | |
| Возможности обработки | ||||
| Повторяемость (мм) | +/-0,001 | +/-0,001 | +/-0,001 | |
| Наибольшая длина точения (мм) | 100 | 100 | 175 | |
| Револьверная головка | ||||
| Скорость вращения приводного инструмента (об/мин) | опция | опция | 50-5000 | |
| Число инструментальных позиций (шт) | 8 | 8 | 8 | |
| Привод револьверной головки () | серводвигатель | серводвигатель | серводвигатель | |
| Число приводных позиций () | опция | опция | 8 | |
| Мощность привода (кВт) | опция | опция | 2,8 / 1,0 | |
| Время смены инструментальной позиции (1 позиция) (с) | 0,2 | 0,2 | 0,2 | |
| Размер под крепление резца (мм) | 20 x 20 | 20 x 20 | 20 x 20 | |
| Размер под борштангу (max) (мм) | Ф25 | Ф25 | Ф25 | |
| Главный шпиндель | ||||
| Мощность главного шпинделя (кВт) | 5,5 (постоянно) / 7,5 (30 мин) | 5,5 (постоянно) / 7,5 (30 мин) | 5,5 (постоянно) / 7,5 (30 мин) | |
| Скорость главного шпинделя (кВт) | 60-6000 | 50-5000 | 60-6000 | |
| Подача | ||||
| Диапазон рабочих подач () | 0,001-500 | 0,001-500 | 0,001-500 | |
| Контр-шпиндель | ||||
| Мощность контршпинделя (кВт) | 3,7 (постоянно) / 5,5 (30 мин) | 3,7 (постоянно) / 5,5 (30 мин) | 3,7 (постоянно) / 5,5 (30 мин) | |
| Скорость контршпинделя (об/мин) | - | - | 50-5000 | |
| BNA - 42S | ||||
| Габариты и вес | ||||
| ВхШхД (мм) | 1660 x 1250 x 2150 | |||
| Вес (кг) | 2700 | |||
| Общие параметры | ||||
| Точность позиционирования (мм) | +/-0,002 | |||
| Шпиндель | ||||
| Тип фланца () | специальный плоский фланец | |||
| Параметры заготовки | ||||
| Наибольший диаметр прутка (мм) | 42 | |||
| Возможности обработки | ||||
| Повторяемость (мм) | +/-0,001 | |||
| Наибольшая длина точения (мм) | 175 | |||
| Револьверная головка | ||||
| Скорость вращения приводного инструмента (об/мин) | 50-5000 | |||
| Число инструментальных позиций (шт) | 8 | |||
| Привод револьверной головки () | серводвигатель | |||
| Число приводных позиций () | 8 | |||
| Мощность привода (кВт) | 2,8 / 1,0 | |||
| Время смены инструментальной позиции (1 позиция) (с) | 0,2 | |||
| Размер под крепление резца (мм) | 20 x 20 | |||
| Размер под борштангу (max) (мм) | Ф25 | |||
| Главный шпиндель | ||||
| Мощность главного шпинделя (кВт) | 5,5 (постоянно) / 7,5 (30 мин) | |||
| Скорость главного шпинделя (кВт) | 50-5000 | |||
| Подача | ||||
| Диапазон рабочих подач () | 0,001-500 | |||
| Контр-шпиндель | ||||
| Мощность контршпинделя (кВт) | 3,7 (постоянно) / 5,5 (30 мин) | |||
| Скорость контршпинделя (об/мин) | 50-5000 | |||
Стандартная комплектация:
- Блокировка передней двери защитного ограждения
- Система подачи СОЖ с поддоном для стружки
- Полная защита от разбрызгивания СОЖ и разлёта стружки
- Комплект ручного инструмента (включая мелкий инструмент для обслуживания)
- Выравнивающие винты и плиты
- Руководство по работе и обслуживанию станка
- Предупреждающие таблички по технике безопасности
- Освещение рабочей зоны
- Стандартный комплект держателей инструмента
Дополнительные принадлежности и опции:
- Цанги для шпинделя, специальные патроны
- Дополнительно держатели инструментов и приводные блоки
- Системы автоматической выгрузки / загрузки деталей
- Системы подачи СОЖ под высоким давлением
- Оптические линейки
- Системы активного контроля и размерной привязки инструмента
- Системы сдува / смыва / удаления / транспортировки стружки
- Встроенный графический редактор
- Мониторинг нагрузки на инструмент
- Опции системы ЧПУ
- Программные опции
Дополнительную информацию Вы можете получить у наших менеджеров.
Обращаем Ваше внимание, что возможно изменение дизайна и технических характеристик производителем без предварительного уведомления.
