• Оснащены головками плазменной и газовой резки для 2D и 3D обработки, станцией сверления, нарезания резьбы и шлифовки отверстий

• Толщина реза плазмой до 75мм, газовой горелкой -  до 400мм

• Управление от системы ЧПУ

• Возможность получения V и Y- образной формы кромки среза

• Возможность выполнения плазменной резки под  водой

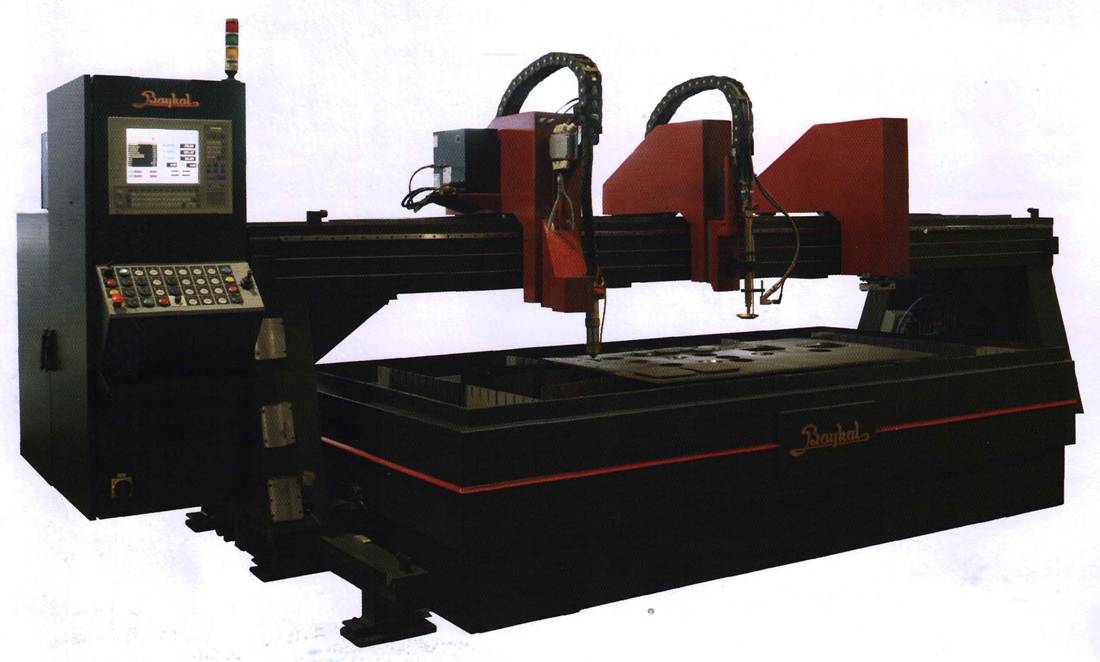

Установки Плазменного Раскроя с ЧПУ серии BPS

Машины серии BPS отличаются повышенной точностью плазменной резки, большой жесткостью конструкции, приводами высокой мощности и наличием  высокочувствительной системы перемещения режущей головкой по высоте. BPS демонстрируют самые быстрые циклы резки металла, которые может предложить рынок машин плазменного раскроя сегодня.

Технические особенности конструкции

Компания  BAYKAL  создает машины высокой надежности для долговременного использования, срок службы которых более 25 лет. Таких результатов позволяет достичь использование качественных компонентов и узлов, поставляемых ведущими мировыми производителями.  В машинах серии BPS используются только последние разработки  компании”Hypertherm” (США) в областиисточников плазмы, которая достигла больших успехов в части продления срока службы расходных материалов плазменной горелки. Технология LongLife с модернизированной конструкцией быстроизнашиваемых деталей и оптимизированной системой подачи газа позволяет увеличить срок службы расходных материалов в два раза по сравнению с производимыми ранее. Технология HyDefinition позволяет сохранить качество резки постоянным в течение срока службы расходных материалов, обеспечивая высокую точность резки. Срок службы сопла и электрода примерно одинаковый, проводиться их одновременная замена, что облегчает обслуживание оборудования.

Возможная комплектация источниками плазмы HYPERTHERM (США):

Серия сервоприводов "OmronYaskawa" (Япония) отличается максимальными динамическими характеристиками и наиболее компактными размерами. Шаговые серводвигатели "Omron Yaskawa" оснащены статорами сегментной конструкции. В результате повышается теплопередача (улучшается отвод тепла), существенно уменьшаются размеры двигателя, обеспечивается непревзойденное качество и надежность.

В системе линейных направляющих использованы зубчатые рейки и шестерни фирмы “Gudel” (Швейцария). Важным конструкционным элементом в системах“Gudel” является стальной двутавровый шлифованный профиль, к которому крепятся V-образные или прямоугольные рельсовые направляющие, зубчатые рейки. Шарики в опорах качения направляющих установлены в специальные обоймы и закрываются защитными кожухами и снабжаются системой подачи смазки. Сами направляющие также снабжены системой защиты, а для предотвращения попадания механических частиц в обоймы на них ставятся специальные уплотнения.

 Габариты машин

Система ЧПУ – TECNOS CN 12 (Италия)

• Промышленный ПК на базе Pentium
• Операционная система Windows XP с расширенной память
• Сенсорный жидкокристаллический дисплей
• PS2 порт для манипулятора «мышь», джойстика или внешней клавиатуры
• Возможность подключения модема или сетевой платы
• Программное обеспечение LANTEK EXPERT II CAD Software (Испания)
• Мощная структура базы данных и файловая система
• Импорт и экспорт файлов (DXF, DWG, IGES и т.д.)
• Структура программ с такими модулями, как рисунок, материал, лист, язык, конфигурация и база данных
• Обширная библиотека параметрических деталей и простых рисунков с параметрическими моделями
•


Стандартная комплектация станка

• стол для резки с сетчатыми опорами с системой отвода дыма и газов из рабочей зоны с пневматическими заслонками
• суппорт с автоматическим перемещением горелки по высоте
• система противоударной защиты плазмотрона
• система ЧПУ (на базе WINDOWS) TECNOS CN 12
• программное обеспечение LANTEK EXPERT II CAD Software
• источник плазмы компании HYPERTHERM
• один комплект быстро изнашиваемых деталей
