BPH Compact Установка плазменной резки легкого типа
- Цена: 0 руб.
- Остаток: 1 шт.
- Артикул: BPH Compact Установка плазменной резки легкого типа
- Внимание: Цена может отличаться в зависимости от комплектации
Описание товара:
BPH Compact Установка плазменной резки легкого типа
- Высокая скорость раскроя материала
- Толщина реза плазмой до 38мм
- Управление от системы ЧПУ
- Высокое качество и точность раскроя

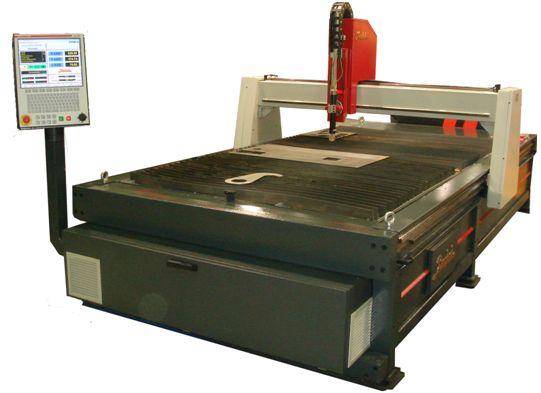

BPH compact
Основные технические характеристики станка плазменной резки с ЧПУ BPH compact
| Параметры | Единицы измерения | Значения |
| Скорость позиционирования | мм/мин | 30000 |
| Точность позиционирования | мм | 0.01 |
| Диапазон резки листа: | ||
| Размер по ширине | мм | 1 500 |
| Размер по длине | мм | 3 000 |
| Перемещение по высоте | мм | 200 |
| Высота стола | мм | 770 |
| Привод по оси Y | Шаговый сервопривод «Omron» (Япония) | |
| Привод по оси X | Шаговый сервопривод «Omron» (Япония) | |
| Привод по оси Z | Шаговый сервопривод «Omron» (Япония) | |
| Направляющие по оси Y | Высокоточная линейная направляющая качения «Gudel»(Швейцария) | |
| Направляющие по оси X | Высокоточная линейная направляющая качения«Gudel»(Швейцария) | |
| Направляющие по оси Z | Высокоточная линейная направляющая качения «Gudel»(Швейцария) | |
| Перемещение Y | Рейка – шестерня «Gudel» (Швейцария) | |
| Перемещение Х | Рейка – шестерня «Gudel» (Швейцария) | |
| Перемещение Z | Шарико – винтовая пара «Gudel» (Швейцария) | |
| Блок управления | «Baykal» - «Tecnos» (Турция - Италия) | |
| Комплект программного обеспечения | Lantek Expert II Duct (Испания) | |
| Напряжение сети | В | 400 ± 10%% |
| Частота | Гц | 50-60 ± 2%% |
| Температура в цехе | градусов, C | от –10 до +30 |
| Источник плазмы: | HYPERTHERM HSD 130 (США) |
| Толщина резания | 0,5 - 38 мм (сталь с пределом прочности 400 Н/мм2) |
| Входное напряжение | 400 В |
| Частота | 50-60 Гц |
| Входной ток | 400 В – 32 А |
| Выходной ток | До 130 А |
| Выходное напряжение | 311 VDC |
| Рабочий цикл | До 100 %% при 40 градусах, 19,5 кВт |
| Наружные размеры | (L x W x H) 1120 x 570 x 1070 мм |
| Вес | 286 кг |
| Плазменный газ | Кислород, Азот, Азот-Водород, Воздух, Аргон-Водород, |
| Защитный газ | Кислород-Азот, Метан-Воздух, Воздух, Метан, Азот |
Система управления
Стойка ЧПУ класса CNC
Характеристики:
- СЕ нормы безопасности;
- 7" монохромный простой LCD дисплей;
- Плата управления на EPIA M10000 1 ГГц процессоре;
- Оперативная память с сохранением данных и питанием от батареи -120 К RAM;
- ISO язык программирования;
- Клавиатура с защитой от воздействия влаги и химических веществ: IP64
- Программирование с компьютера расположенного в офисе через последовательный канал связи
Возможная комплектация источниками плазмы HYPERTHERM (США):
Источник плазмы | Толщина реза от края | Максимальная толщина прожига |
HYPERTHERM HSD 130 | мин 0.5 макс 38мм | до 25мм |
HYPERTHERM HPR 130 | мин 0.5 макс 38мм | до 25мм |
HYPERTHERM Powermax 1000, 1250, 1650 | мин 0.5 макс 19мм | до 12мм |
Пакет программного обеспечения LANTEK DUCT PLUS
- Мощная структура базы данных и файловая система
- Возможность работы нескольких пользователей с базами данных
- Легкое переключение между базами
- Импорт и экспорт файлов (DXF, DWG, IGES и т.д.)
- Структура программ с такими модулями, как рисунок, материал, лист, язык, конфигурация и база данных
- Обширная библиотека параметрических деталей и простых рисунков с параметрическими моделями
- Полный контроль процесса резки со следующими опциями: разметка, расчет машинного времени, загрузка-выгрузка данных, планирование размещения деталей на заготовке
- Ручное, полуавтоматическое, и автоматическое программирование процесса обработки
- Возможность полной симуляция процесса обработки
- Поэтапная проверка параметров обработки
- Точный расчет машинного времени
- Копирование данных для оператора
